Explosion Proof Ventilation Fan

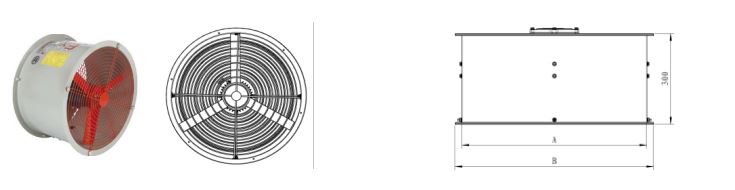

BAF Series Dimension Specifications
| BAF-300 | BAF-400 | BAF-500 | BAF-600 | |
|---|---|---|---|---|
| A | 310 | 410 | 510 | 610 |
| B | 360 | 460 | 560 | 660 |
Mounting Dimension
Technical Specifications
| 名称 Name | 型号规格 Model | 功率 (kW) Power | 风量 (m³/h) Air Volume | 转速 (r/min) Speed | 电压 (V) Voltage |
|---|---|---|---|---|---|
| 防爆轴流风机 | CBF-200 | 0.09 | 1800 | 1450 | 220 / 380 |
| 防爆轴流风机 | CBF-250 | 0.12 | 2000 | 1450 | 220 / 380 |
| 防爆轴流风机 | CBF-300 | 0.18 | 2280 | 1450 | 220 / 380 |
| 防爆轴流风机 | CBF-400 | 0.37 | 2880 | 1450 | 220 / 380 |
| 防爆轴流风机 | CBF-500 | 0.55 | 5700 | 1450 | 220 / 380 |
| 防爆轴流风机 | CBF-600 | 0.75 | 8700 | 1450 | 220 / 380 |
| 防爆轴流风机 | CBF-700 | 1.1 | 10200 | 1450 | 380 |
| 防爆轴流风机 | CBF-750 | 1.5 | 10500 | 1450 | 380 |

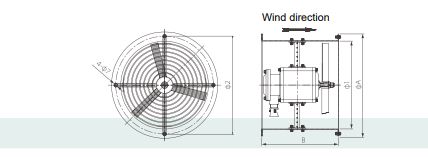

Mounting Dimensions
| Size | A Outer Diameter | B Height | 1 Inner Diameter | 2 Aperture | Mounting Holes | Blade Diameter | Wind Blade Number | Thread Size |
|---|---|---|---|---|---|---|---|---|
| 200 | 249 | 266 | 212 | 232 | 4-φ7 | 195 | 4 | 1/2" |
| 250 | 302 | 269 | 264 | 284 | 4-φ7 | 238 | 4 | 1/2" |
| 300 | 355 | 277 | 305 | 329 | 4-φ7 | 285 | 4 | 1/2" |
| 400 | 454 | 276 | 405 | 433 | 4-φ7 | 390 | 3 | 1/2" |
| 500 | 556 | 298 | 506 | 533 | 4-φ7 | 490 | 3 | 3/4" |
| 600 | 655 | 298 | 606 | 633 | 4-φ7 | 590 | 3 | 3/4" |
| 700 | 764 | 402 | 708 | 740 | 4-φ7.5 | 685 | 3 | 3/4" |
| 750 | 806 | 402 | 748 | 781 | 4-φ7.5 | 740 | 3 | 3/4" |
